耐高溫扁平電纜耐彎曲性能

一、結(jié)構(gòu)決定彎折基礎(chǔ)表現(xiàn)

1. 導(dǎo)體配置

耐高溫款導(dǎo)體多選用5類/6類多股超細(xì)銅絲絞合（單絲0.05~0.08mm），小節(jié)距復(fù)絞工藝，相較單根實(shí)心導(dǎo)體，彎折過程中銅絲應(yīng)力分散，減少斷芯概率。硅橡膠、氟塑料耐高溫絕緣搭配彈性護(hù)套，高溫工況下材料不易發(fā)硬脆裂，維持原有柔韌屬性。

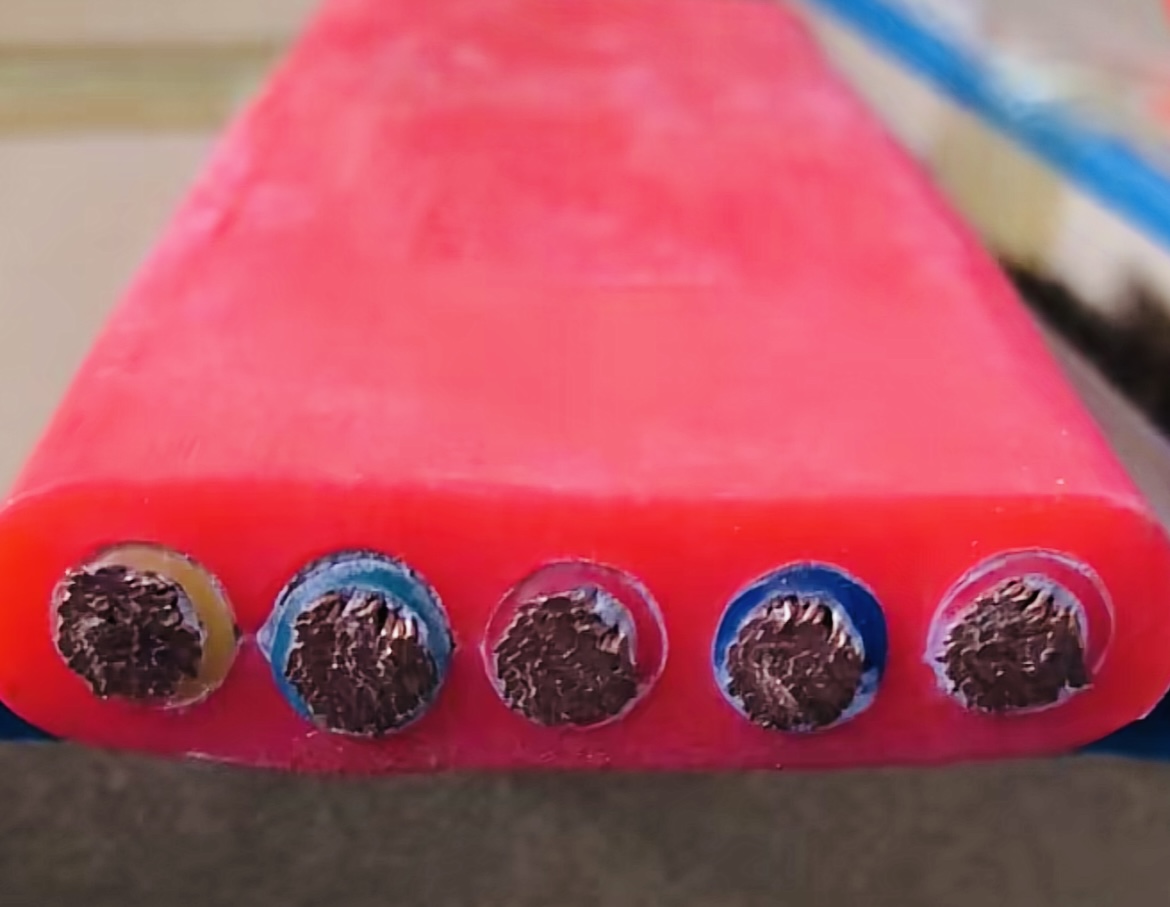

2. 扁平排布

線芯平行平鋪結(jié)構(gòu)，僅可沿厚度方向單向彎折，不會(huì)出現(xiàn)圓形電纜多向扭轉(zhuǎn)扭曲問題，同等空間內(nèi)彎折適配性優(yōu)于同規(guī)格圓電纜，布線不易纏繞扭結(jié)。部分行車、起重款兩側(cè)可增設(shè)鍍鋅鋼絲/芳綸抗拉紗，運(yùn)行拉力由加強(qiáng)件分擔(dān)，降低線芯彎折拉扯損耗。

二、彎曲半徑參考數(shù)值

- 靜態(tài)固定敷設(shè)（極少?gòu)澱郏?**小彎曲半徑可取線纜厚度6～8倍，硅橡膠耐高溫型號(hào)可偏小取值；

- 動(dòng)態(tài)往復(fù)使用（行車、拖鏈、升降設(shè)備）：常規(guī)選用線纜厚度10～12倍彎曲半徑，半徑偏小會(huì)加速絕緣疲勞開裂。

三、循環(huán)彎曲耐久表現(xiàn)

1. 丁腈/改性彈性體護(hù)套（長(zhǎng)期70~105℃）：標(biāo)準(zhǔn)工況循環(huán)彎折可達(dá)200萬次以上，高溫長(zhǎng)期服役后護(hù)套緩慢老化，彎折壽命隨使用溫度升高出現(xiàn)小幅下降；

2. 硅橡膠絕緣護(hù)套（長(zhǎng)期150~180℃耐高溫）：彈性留存性好，常溫彎折可達(dá)300萬次上下，額定高溫環(huán)境連續(xù)往復(fù)彎曲，可滿足百萬次級(jí)別循環(huán)使用，適合冶金高溫行車場(chǎng)景；

3. 氟塑料耐高溫款（200℃+）：絕緣偏硬質(zhì)，常溫彎折尚可，持續(xù)高溫頻繁往復(fù)時(shí)彎折壽命低于硅橡膠材質(zhì)，更適合固定高溫布線、少?gòu)澱酃r。

四、高溫環(huán)境對(duì)耐彎的影響

1. 處于額定長(zhǎng)期工作溫度內(nèi)：絕緣、護(hù)套物理性能穩(wěn)定，耐彎折指標(biāo)和常溫測(cè)試數(shù)據(jù)偏差較小；

2. 超溫短時(shí)使用：護(hù)套加速老化變硬，同等彎曲半徑條件下，反復(fù)彎折易出現(xiàn)外皮開裂、芯線斷路，建議超溫場(chǎng)景放大15%~20%彎曲半徑使用。

五、適用場(chǎng)景區(qū)分

- 少?gòu)澱鄹邷毓潭ú季€：普通耐高溫扁平電纜即可滿足彎折需求；

- 高溫+持續(xù)往復(fù)移動(dòng)（電爐行車、熱處理流水線、高溫拖鏈）：優(yōu)先硅橡膠高柔耐高溫扁平電纜，選配側(cè)邊抗拉加強(qiáng)結(jié)構(gòu)，延緩彎折損耗。
