抗拉組合扁平電纜（選型、結構）

抗拉組合扁平電纜是為高拉伸、強拉扯、頻繁移動工況設計的特種扁平電纜，在常規多芯扁平電纜基礎上，融入專用抗拉結構，可承受數百至數噸的拉伸力，同時保持扁平薄型、芯線密集的特性，解決了普通扁平電纜拉伸易斷芯、變形的問題，廣泛用于升降設備、起重機械、物流輸送、新能源設備、機器人等場景。

一、特性與指標

1. 特性

- 高抗拉強度：可承受500N~50000N拉伸力（依規格而定），拉伸時電纜整體受力，芯線不受直接拉力；

- 扁平結構：厚度薄、寬度規整，適配狹小安裝空間，不纏繞、不占體積；

- 柔性耐彎折：兼顧抗拉與彎折性能，可適應彎曲+拉伸復合工況；

- 芯線組合靈活：可集成動力芯、信號芯、控制芯、屏蔽芯、光纖等，滿足多功能傳輸；

- 環境適應性：耐磨損、抗老化、耐油、耐高低溫，部分型號可適應戶外、潮濕、腐蝕性環境。

2. 技術指標

項目 常規參數范圍

抗拉強度 單根電纜：500N、1000N、2000N、5000N、10000N及以上

芯線規格 動力芯：0.5~16mm2，信號芯：0.12~0.5mm2

芯數范圍 4~100芯（可定制）

耐彎折次數 ≥500萬次（拖鏈復合工況）

工作溫度 -40℃~85℃（常規）；-60℃~125℃（耐高溫/低溫定制款）

絕緣電阻 ≥500MΩ/500V

護套材質 TPU/TPE/PUR/聚氯乙烯（PVC）（按工況選型）

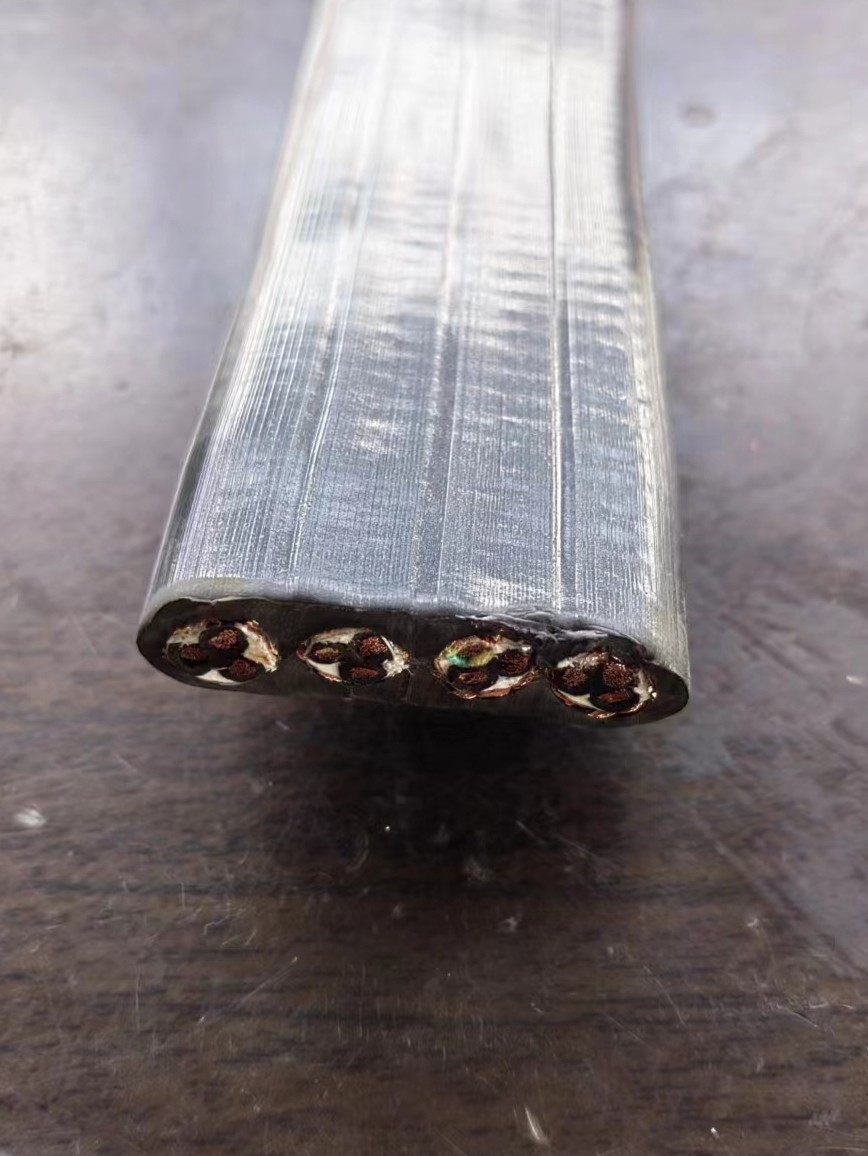

二、抗拉組合扁平電纜的結構設計

抗拉性能的關鍵在于抗拉承力結構與芯線的分離設計，即承力部件承擔全部拉伸力，芯線僅負責傳輸，不受拉力，典型結構從內到外分為五層，按功能分層設計：

1. 抗拉承力層（抗拉部件）

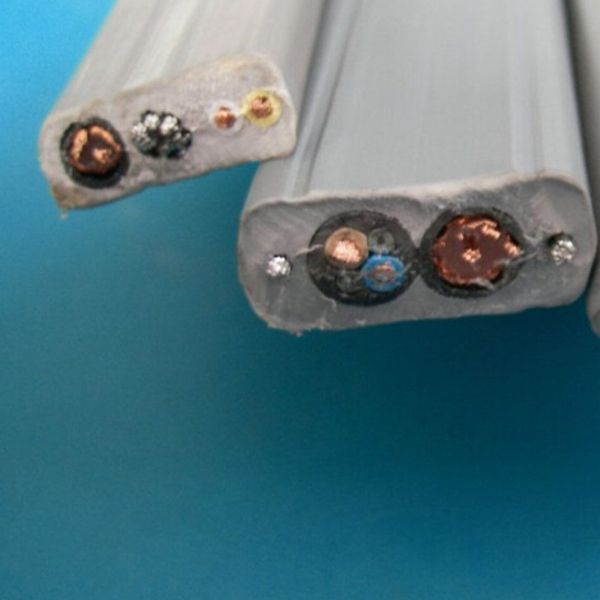

- 位置：電纜中心軸線處或芯線間隙之間（扁平結構專屬布局），是主要的承力部件；

- 材質選型：

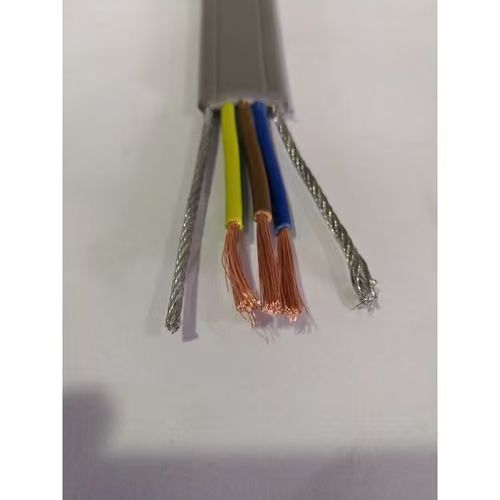

- 芳綸纖維（凱夫拉）：抗拉強度高、重量輕、耐磨損，是主流選擇，適合中高拉力工況（1000N以上）；

- 聚酯纖維/玻璃纖維：成本低，適合低拉力工況（500N以內）；

- 鍍鋅鋼繩/不銹鋼絲：抗拉強度極高（數噸），適合重型設備，但柔韌性差，僅用于固定敷設/低速移動的強抗拉場景；

- 結構形式：多股束絞成繩狀，沿電纜長度方向連續布置，與電纜整體結合為一體，拉伸時直接承受拉力。
